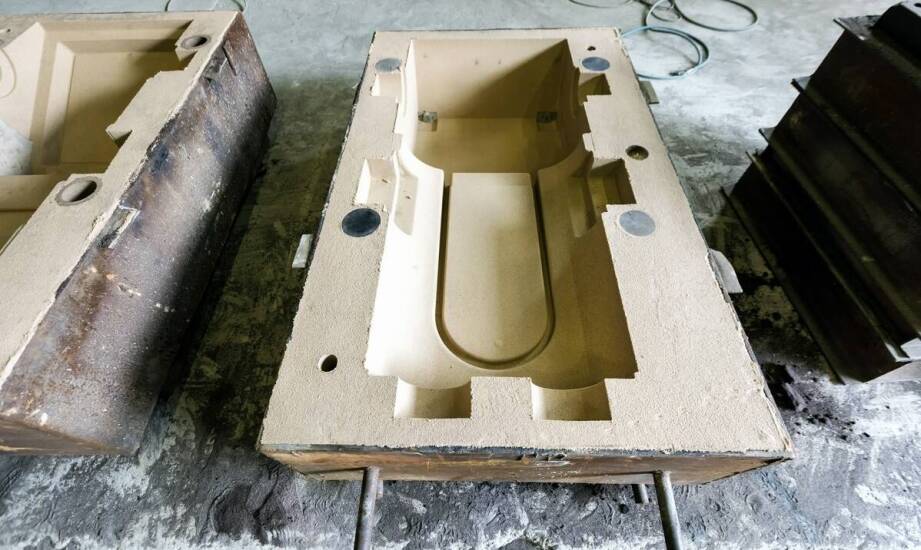

Projekt formy decydujący o powtarzalności elementów termoformowanych w motoryzacji, transporcie i OZE

Nawet optymalnie dobrany arkusz tworzywa nie zagwarantuje sukcesu, jeśli forma została przygotowana bez uwzględnienia rygorystycznych parametrów technicznych. Źle zaprojektowane oprzyrządowanie drastycznie obniża powtarzalność produkowanych elementów, prowadząc do odrzutów całych partii. Odpowiednia geometria determinuje równomierne rozciąganie materiału podczas całego cyklu. Jej zignorowanie skutkuje powstawaniem lokalnych przewężeń grubości ścianki, które w skrajnych przypadkach potrafią przekraczać 50%. Dzieje się tak najczęściej w miejscach, gdzie współczynnik rozciągnięcia wykracza poza bezpieczne normy dla danego polimeru. Brak zachowania minimalnych kątów pochylenia na poziomie 3° uniemożliwia bezproblemowe wyjmowanie gotowego detalu, co bezpośrednio powoduje zniekształcenia kolejnych sztuk. Każdy taki błąd generuje straty materiałowe i wymusza niepotrzebne korekty całego procesu produkcyjnego.

Specyfikacja techniczna i geometria decydująca o parametrach elementu

Prace nad oprzyrządowaniem zawsze zaczynają się od szczegółowej analizy docelowego detalu. Inżynierowie muszą precyzyjnie określić docelowe tolerancje wymiarowe, które zazwyczaj oscylują na poziomie od ±0,5 do 1 mm. Wymaga to jednoczesnego uwzględnienia planowanego sposobu montażu gotowej części, co obejmuje między innymi rozmieszczenie otworów, wpustów czy punktów mocujących. Konieczna jest także analiza przewidywanych obciążeń mechanicznych, takich jak ciągłe naciski występujące w późniejszym transporcie towarowym. W przypadku planowania długich serii produkcyjnych liczy się przede wszystkim wyjątkowa trwałość matrycy. Narzędzia wykonane z aluminium lub kompozytów epoksydowych wykazują najwyższą odporność na uszkodzenia w trakcie setek cykli roboczych.

Sama bryła kopyta bezpośrednio determinuje sposób zachowania nagrzanego arkusza. Stosunek powierzchni materiału po uformowaniu do jego początkowego rozmiaru powinien mieścić się w przedziale od 2:1 do 4:1. Utrzymanie tych wartości zapobiega nadmiernemu przetłoczeniu oraz powstawaniu niepożądanych przewężeń struktury. Zbyt głębokie wgłębienia profilu sprawiają, że wyjściowa grubość ścianki potrafi zmniejszyć się nawet o 30–50%. Takie zjawisko drastycznie osłabia wyprodukowany element w jego najbardziej krytycznych punktach. Przemyślane zaokrąglenia ostrych krawędzi minimalizują te zagrożenia i poprawiają stabilność strukturalną osłony.

Temperatura, kanały wentylacyjne i specyfika próżniowego cyklu

Niezawodne odpowietrzenie stanowi absolutny fundament powtarzalnego wytwarzania. Zastosowanie gęstej siatki otworów o średnicy od 0,5 do 1 mm skutecznie eliminuje powstawanie niebezpiecznych pułapek powietrznych. Dzięki temu rozgrzany polimer przylega do kopyta równomiernie na całej docelowej płaszczyźnie. Równie ważne jest wdrożenie wydajnego układu chłodzenia, opierającego się najczęściej na wewnętrznych kanałach wodnych. Ich zadaniem jest stałe utrzymywanie temperatury roboczej w granicach 20–60°C. Taka stabilizacja gwarantuje w pełni jednolite twardnienie powłoki oraz zachowanie identycznych wymiarów dla partii przekraczających tysiąc sztuk. Nawet niewielkie wahania ciepłoty rzędu 5°C potrafią wygenerować nagły skurcz i zdyskwalifikować detal.

Podczas cyklu surowy arkusz jest intensywnie podgrzewany do temperatury w przedziale 120–180°C, aż osiągnie wymagany stan plastyczny. Następnie aplikowane jest podciśnienie wielkości 0,9–1 bara, dzięki któremu gorący materiał zostaje mocno dociśnięty do powierzchni matrycy. Dobrze opanowane termoformowanie próżniowe bardzo dokładnie odwzorowuje wtedy zaplanowaną strukturę wyrobu. Po etapie wstępnego chłodzenia następuje ponowne odpowietrzenie układu oraz bezpieczne wyciągnięcie detalu. Prawidłowo zaprojektowane narzędzie zapewnia jednolite rozłożenie wytworzonego podciśnienia w każdej strefie, niwelując ryzyko pojawienia się pęcherzy czy lokalnych zgrubień na warstwie zewnętrznej.

Wymogi poszczególnych sektorów przemysłu a seryjność wytwarzania

Zbudowanie niezawodnego narzędzia wymaga zaawansowanego zaplecza technologicznego już na etapie prototypowania. Wykorzystanie frezowania CNC do stworzenia modeli przemysłowych potrafi skrócić czas wprowadzania zmian w matrycy o blisko połowę. Ograniczenie liczby błędów przed ostatecznym uruchomieniem linii pozwala na znacznie szybszy start wytwarzania masowego. Spółka EKOTECH realizuje zlecenia na formy oraz obrabiane detale, bez problemu uzyskując tolerancje poniżej 0,1 mm. Użycie obrabiarek numerycznych gwarantuje, że cyfrowy zamysł inżyniera przełoży się bezpośrednio na precyzyjny kształt fizycznego kopyta.

Różne gałęzie gospodarki narzucają zupełnie inne priorytety w przygotowaniu specyfikacji projektu. W branży automotive najważniejsze pozostają wąskie tolerancje spasowania elementów oraz podwyższona odporność na ciągłe wibracje układu jezdnego. Przemysł transportowy stawia na nieskazitelną wytrzymałość konstrukcji na uderzenia i obciążenia dynamiczne rzędu 250 MPa. Z kolei w sektorze odnawialnych źródeł energii (OZE) kluczowa okazuje się minimalna masa komponentów oraz długofalowa odporność na szkodliwe promieniowanie UV. Bardzo dobrze opracowany projekt podnosi wolumen serii z kilkuset do kilkudziesięciu tysięcy sztuk w skali roku, co wprost obniża jednostkowe koszty produkcji na każdym egzemplarzu.
