Kiedy pomiar z noniuszem wystarcza do kontroli frezów i wierteł na produkcji

W warsztacie obróbki skrawaniem operator nierzadko zatrzymuje frezarkę CNC, ponieważ wiertło wydaje się stępione po wykonaniu długiej serii otworów w twardej stali. Szybka weryfikacja wymiarów bezpośrednio na stanowisku bywa kluczowa dla utrzymania płynności procesu technologicznego. Kontrola średnicy trzpienia za pomocą podstawowego narzędzia metrologicznego pozwala natychmiast ocenić, czy używany element wciąż mieści się w założonej tolerancji produkcyjnej. Dzięki temu pracownik może podjąć racjonalną decyzję o kontynuowaniu pracy, unikając kosztownego i niepotrzebnego przestoju całej maszyny. Podstawowe techniki weryfikacyjne chronią zakład przed generowaniem braków, a jednocześnie nie wymagają każdorazowego przenoszenia detali do osobnego laboratorium jakości.

Które wymiary narzędzi skrawających mierzyć noniuszem?

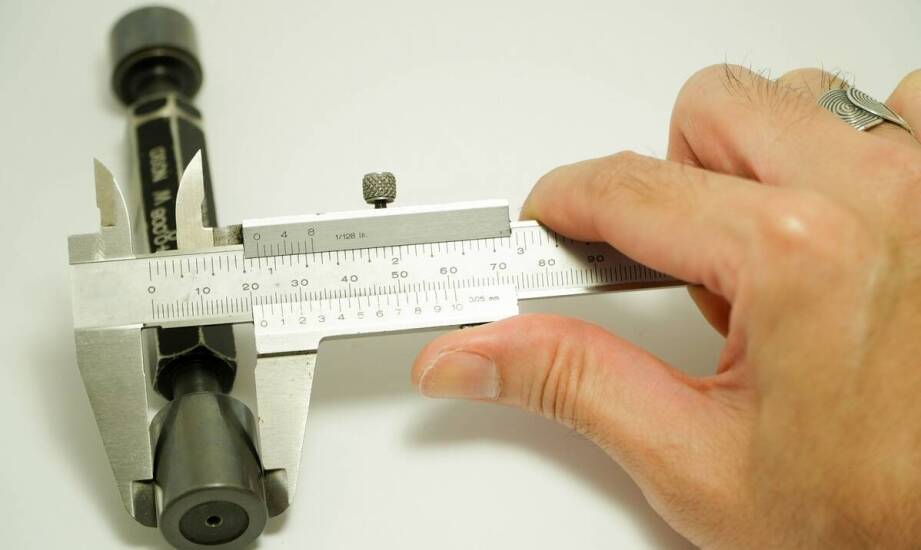

Podstawowa suwmiarka noniuszowa sprawdza wiarygodnie średnicę trzpienia frezu oraz całkowitą długość roboczą narzędzia. Rozdzielczość wynosząca 0,02 mm przy wykorzystaniu noniusza o długości 49 mm okazuje się w zupełności wystarczająca dla większości powszechnych zastosowań warsztatowych. Frezy palcowe ze stopów VHM posiadają najczęściej trzpienie w rozmiarach od 3 do 12 mm, a ich zewnętrzny wymiar weryfikuje się za pomocą głównych szczęk przyrządu. Długość części roboczej wiertła, sięgająca na przykład 100 mm, również bez problemu mieści się w standardowym zakresie wynoszącym 150 mm. Ograniczenia sprzętowe pojawiają się jednak przy bardziej skomplikowanych kształtach geometrycznych. Szczegółowa kontrola kąta natarcia lub promienia naroża wymaga użycia mikrometru, ponieważ klasyczna podziałka nie zapewnia tam odpowiedniej precyzji odczytu.

Trudne warunki panujące bezpośrednio na hali produkcyjnej mocno wpływają na codzienne działanie sprzętu metrologicznego. Wszechobecny pył metalowy błyskawicznie osadza się na prowadnicy, powodując z czasem odczuwalne luzy w suwaku i błędy powtarzalności. Dodatkowo chłodziwo emulsyjne rozpylane przez maszyny wprowadza nadmiar wilgoci do otoczenia. Taki czynnik potrafi przyspieszyć zjawisko korozji samej podziałki, co znacząco utrudnia poprawne odczytanie kresek po wykonaniu serii szybkich pomiarów. Poważnym wyzwaniem pozostają również drgania generowane przez pobliskie tokarki i frezarki. Wpływają one negatywnie na fizyczną stabilność szczęk opartych o detal. Brak sztywnego podparcia rąk operatora w takich okolicznościach może zwiększyć niepewność uzyskanego wyniku nawet o 0,03 mm.

Prawidłowa obsługa i dobór zakresu pomiarowego

Nawet wysokiej klasy sprzęt nie zrekompensuje błędnej techniki pracy. Operatorzy często popełniają błąd polegający na lekkim przekoszeniu szczęk względem głównej osi narzędzia. Taka praktyka nierzadko generuje odchylkę rzędu 0,1 mm, dlatego powierzchnie pomiarowe muszą zawsze pozostawać prostopadłe do mierzonego detalu. Zbyt pośpieszny odczyt utrudnia dokładne dopasowanie do siebie odpowiednich kresek podziałki głównej i pomocniczej, zwłaszcza w przypadku gęstej działki 1/50 mm. Zabrudzone chłodziwem lub wiórami powierzchnie trzpienia trwale fałszują wynik o grubość przylegającego osadu. Z kolei nadmierny docisk szczęk z łatwością deformuje cienki trzpień małego wiertła, zniekształcając odczytywaną średnicę. Rozwiązaniem większości tych problemów jest dokładne oczyszczenie narzędzia przed rozpoczęciem pomiaru oraz stosowanie lekkiego, całkowicie równomiernego nacisku.

Właściwe dopasowanie przyrządu do weryfikowanych detali zapobiega pracy na kłopotliwej granicy skali. Do typowych wierteł ze stali HSS o średnicy od 4 do 13 mm w zupełności wystarczy kompaktowy model o maksymalnym rozwarciu 150 mm. Narzędzia o znacznie większych gabarytach, takie jak wiertła rurowe osiągające długość 200 mm, wymagają użycia odpowiednio większego sprzętu. Rozciąganie suwaka na sam koniec prowadnicy zwiększa ryzyko przekoszenia i podnosi błąd odczytu o kilkadziesiąt procent. Szukając niezawodnego wyposażenia dla zakładu obróbczego, warto przyjrzeć się rozwiązaniom, które oferuje spółka Matbor. Przedsiębiorstwo to dostarcza na rynek sprawdzony sprzęt metrologiczny oraz zapewnia akredytowane wzorcowanie, co zdecydowanie ułatwia utrzymanie procedur jakościowych i zgodności z rygorystyczną normą DIN 862.

Rola klasycznych narzędzi w utrzymaniu ciągłości produkcji

Szybka weryfikacja kluczowych wymiarów na stanowisku obróbczym to najprostsza droga do uniknięcia kosztownych błędów i przestojów maszyn. Nieskomplikowany przyrząd wyposażony w tradycyjną podziałkę kreskową w pełni sprawdza się wszędzie tam, gdzie tolerancje wykonawcze przekraczają próg 0,02 mm. Pozwala on na błyskawiczne określenie faktycznego stanu trzpieni oraz całkowitej długości elementów skrawających. Taka precyzyjna wiedza ułatwia technologom podjęcie decyzji o dalszym wykorzystaniu frezu lub konieczności jego natychmiastowej wymiany.

Skuteczna kontrola warsztatowa wymaga jednak dużej świadomości istniejących ograniczeń technicznych. Dokładniejsza weryfikacja zużycia ostrzy zawsze pozostanie domeną specjalistycznych mikrometrów. Utrzymanie odpowiedniej czystości przyrządów warsztatowych oraz regularne sprawdzanie ich parametrów w akredytowanym laboratorium to fundamenty bezawaryjnej pracy. Dzięki takiemu technicznemu podejściu codzienne wsparcie produkcji przebiega w pełni płynnie, minimalizując ryzyko wypuszczenia partii wadliwych komponentów z zakładu.
